Оклады для комплекса карнизного EUN/B, EUV/B, EUV-L/B

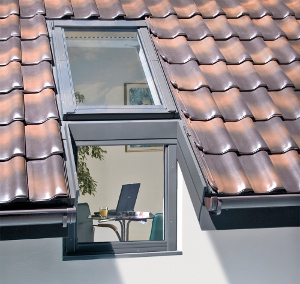

Оклады EU_/B для монтажа карнизного комплекса позволяют герметично соединить окно для крыши любой конструкции, монтируемое в плоскости крыши, с карнизным окном серий BDL, BDR, BVP, BXP (подробная информация в разделе «Окна для крыши»), расположенным в верхней части вертикальной стены. Оклады EU_/B позволяют устанавливать карнизный комплекс в любой вид кровли.

В стандартном предложении оклад EU_/B изготавливается двух типов – для установки на глубине посадки «N» (оклад EUN/B) и «V» (оклад EUV/B). По индивидуальному заказу изготавливается оклад EUJ/B, предназначенный для установки на глубине посадки «J». Оклад EUV-L/B позволяет устанавливать окна в «чешуйчатые» кровельные покрытия.

Наиболее распространенная версия – EUV/B (окно «утоплено» в кровлю на 60 мм).

Стандартный оклад предназначен для одиночной установки карнизного комплекса в плоскость крыши. Существуют также комбинированные оклады EU_/B для устройства горизонтальных карнизных комплексов.

Оклад EU_/B предназначен для установки в крышах с углом наклона:

от 15° до 55° – для глубины посадки «V», «N»;

от 30° до 55° – для глубины посадки «J».

Конструкция

Оклад для карнизного комплекса EU_/B состоит из изоляционного оклада к мансардному окну, элементов, соединяющих это окно с карнизным окном, и карнизных металлических накладок длиной 120 см.

Элементы

1 — оклад к мансардному окну (без нижнего элемента);
2 — элемент, соединяющий окно для крыши и карнизное окно;
3 — изоляционная накладка из алюминия;
4 — водостоки боковые ;
5 — профиль маскирующий ;
6 — профиль маскирующий ;
7 — утеплитель с шерсти овечьей.
