Оклады для конькового комплекса ERN-H, ERV-S, ERV-Z, ERV-L

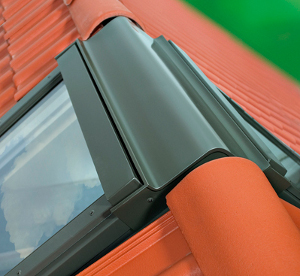

Коньковый оклад ER дает возможность объединить окна, замонтированые по разные стороны конька крыши, в единую конструкцию. Окна соединяются между собой с помощью верхней части комбинированного оклада.

В коньковом комплексе рекомендуется монтировать мансардные окна с влагостойким полиуретановым покрытием или из профиля ПВХ.

Конструкция предназначена для установки в кровле с углом наклона от 15° до 55°, при этом угол между мансардными окнами внутри помещения должен составлять от 70° до 150°.

Может быть изготовлен из меди, алюминия или титан-цинка.

В зависимости от типа кровельного покрытия и глубины посадки окна в кровлю, FAKRO предлагает различные типы коньковых окладов:

—  для посадки на глубине «N»: оклад ERN-H;

—  для посадки на глубине «V»: оклады ERV-S, ERV-Z, ERV-L.

Конструкция

ER состоит из двух изоляционных окладов к мансардным окнам (без элементов верхних и планок водоотводящих) и универсального элемента, соединяющего два окна в коньке крыши.

Элементы :

1 — два оклада для мансардных окон (без верхних элементов и водостоков для отвода конденсата)
2 — элемент, соединяющий два окна
3 — планка конькового соединения S < 300
