Оклады для установки группы окон в ломаных крышах KMV, KMV-L

Оклады КМ предназначены для монтажа мансардных окон на изломе крыши.

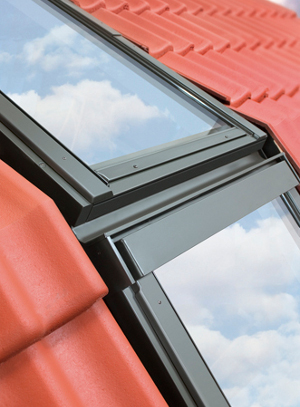

Окна устанавливаются одно над другим и  соединяются при помощи специального «мансардного модуля». Оклады КМ можна устанавливать глубине посадки окна в кровлю – «V».

Оклад KMV является универсальным и позволяет монтировать окна для крыши в большинство покрытий (плоские, профилированные, высокопрофилированные). Оклад KMV-L предназначен для установки окон в крыши с «чешуйчатыми» покрытиями. Верхнее окно может быть установлено в крыше с углом наклона от 15° до 60°, а нижнее окно – от 45° до 90°.

Рекомендованный угол излома кровли при монтаже мансардных окон – от 105° до 150°.

Конструкция

В комплект оклада КМ входит элемент, соединяющий два окна для крыши и боковых элементов к нижнему окну. В комплект также входят поролоновые клинья, защищающие кровельную систему в зоне окна для крыши от проникновения листьев, пыли и снега.

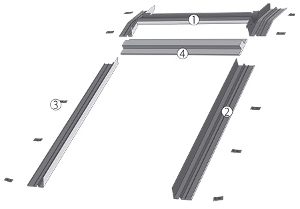

Элементы

1 – элемент, соединяющий два окна вертикально
2 – боковые элементы оклада и уплотнительные клинья
3 – кляммеры
4 – планка деревянная для внутренней отделки соединения окон
