Оклады для плоских кровельных покрытий ESV, ESJ, ESV-T Thermo

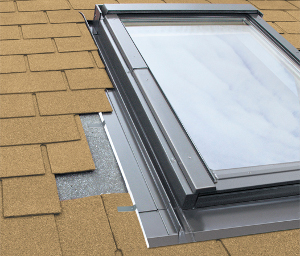

Оклады ESV и ESJ позволяют герметично соединить окно с плоскими кровельными покрытиями, такими как: фальцевая кровля, гибкая черепица, различные непрофилированные материалы толщиной до 10 мм. Позволяют монтировать окна на двух вариантах глубины посадки в кровле: оклад ESV – глубина посадки «V», оклад ESJ – глубина посадки «J» (на 30 мм глубже относительно «V»).

Стандартный оклад предназначен для одиночной установки окна в кровлю.

Комбинированные оклады позволяют объединять окна в группы:

—  при монтаже на глубине посадки «V» – горизонтальные, вертикальные, комбинированные группы;

—  при монтаже на глубине посадки «J» – только горизонтальные группы.

Стандартное расстояние между окнами, установленными в группе, составляет 10 см. Оклады типа ЕS рекомендуется устанавливать в крыши с углом наклона:

от 15° до 90° – оклад ESV;

от 20° до 90° – оклад ESJ.

Конструкция оклада

Оклад состоит из четырех элементов.

Элементы оклада ES

1 – верхний элемент оклада

2 – нижний элемент оклада

3 – боковой элемент оклада

4 – кляммеры
