Монтаж мансардного окна в кровле

Очень важно выбрать правильную высоту монтажа окна в плоскости кровли. В помещениях, где уровень пола находится ниже 25 м над землей, расстояние от нижнего края окна до пола должна быть не менее 85 см. В помещения, где уровень пола находится выше 25 м над землей, расстояние от нижнего края окна до пола должна буть не менее 110 см. Чем выше от пола замонтировано окно, тем лучше будет освещение помещения. Согласно с нормой DIN 5034-1 пункт 4.2.2a „верхний край прозрачной поверхности окна (или окон) должен находится, не нижче 220 см над полом”.

Выбор размера окна по высоте:

• Оптимальная высота установки от пола – 120 см (рис. 4); Чем выше установлено окно, тем больше света оно дает. Именно поэтому в окнах FAKRO ручка располагается в нижней части оконной створки. Это делает эксплуатацию установленного на оптимальной высоте окна более удобной и простой. Желательно, чтобы расстояние от пола до половины высоты окна соответствовало среднему росту человека. Тем самым создается оптимальное освещение, обзор и свободный доступ.

Высота монтажа мансардного окна с вентиляционным клапаном

В соответствии с инструкцией Института Строительной Техники (Польша) nr 343/96 „...вентиляционные клапана необходимо установливать не ниже чем 200 см над уровнем пола, измеряя от нижнего края вентиляционного клапана”. В окнах FAKRO вентиляционные клапана розмещены в верхней части рами. Чтоб окно было замонтировано в состветствии с правилами, верхний край окна должен находится на высоте 220 см. Рекомендованый монтаж окна FAKRO (нижний край окна) не ниже 110 – 140 см от пола удовлетворяет требования правил и очень хорошо освещает помещение а также создает  визуальный обзор. Применение ручки в нижней части оконной створки окна в продуктах FAKRO создает комфорт пользования правильно замонтированными окнами. Монтаж окон на такой высоте дает возможность использовать стандартные радиаторы отопления под окном и правильно сделать откосы, благодаря чему обеспечена правильная циркуляция воздуха на поверхности окна, что существенно уменьшает риск возникновения конденсата на мансардном окне.

• Количества окон, необходимых для освещения мансарды, определяемых отношением полезной площади остекления окна к площади пола. Если помещение предназначено для постоянного проживания людей, это соотношение должно составлять не менее 1:8, в помещениях другого назначения – не менее 1:12. Рекомендуемое среднее соотношение – 1:10.
  Пример: если площадь мансарды 25 м², то общая полезная площадь остекления должна составлять приблизительно 2,5 м². Величина полезной площади остекления приведена в прейскуранте в прямоугольнике под размером окна. Если использовать окно 78х118 см с полезной площадью остекления 0,59 м², то для помещения с площадью 25 м² понадобится четыре таких окна (4х0,59 = 2,36 м²).

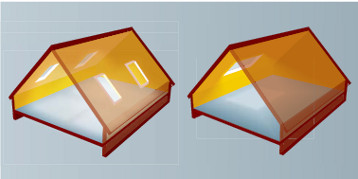

• Определяя место установки окон для крыши важно взять во внимание правило: несколько окон небольшого размера в разных углах крыши лучше освещают помещение, чем одно окно большого размера
• Угол наклона крыши - чем меньше угол наклона, тем больше должна быть высота окна для лучшего освещения.

• Монтаж на обрешетке является более простым и технологичным, так как не требует изменения стропильного шага в случае, если ширина окна не соответствует межстропильному расстоянию.

• При монтаже на стропилах проем в кровле должен превышать размер планируемого к установке окна на 2-5 см. Соответствие размера окна межстропильному расстоянию гарантирует быстрый и легкий монтаж, а также надежность и долговечность конструкции и соединений. Если для кровельной системы, подготовленной под легкое кровельное покрытие (обрешетка с сечением 20-30 мм), проектом предусмотрены окна больших размеров, их следует устанавливать на стропилах. В случаях, когда размер окна не совпадает с расстоянием между стропилами, необходимо частично изменить стропильную конструкцию крыши. Рекомендуется устанавливать дополнительный фрагмент стропила и горизонтальные контррейки для его фиксации. Контррейки необходимо устанавливать на расстоянии 30 – 50 см от нижнего и верхнего края окна. Расположение их непосредственно над или под окном может затруднить выполнение правильной внутренней отделки окна (нижний откос – перпендикулярно полу, верхний – параллельно). Монтаж на стропилах рекомендуется во время замены старых окон на новые и использование окон больших размеров.

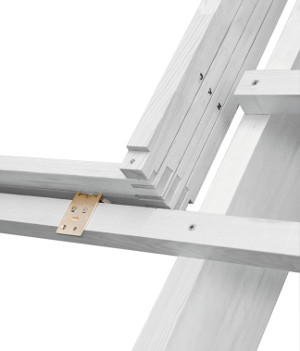

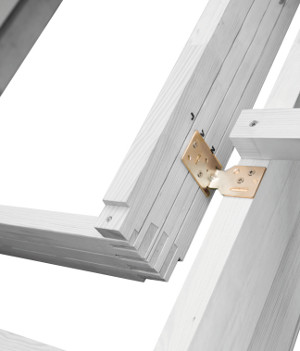

Монтаж на стропилах	Монтаж на обрешетке

В комплект окна для крыши входят универсальные монтажные уголки, которые позволяют устанавливать окна как на стропилах, так и на обрешетке.

Монтаж на обрешетке	Монтаж на стропилах	Монтаж на частично измененой конструкции стропил
