Комір EZV-F до пласкої черепиці

Опис

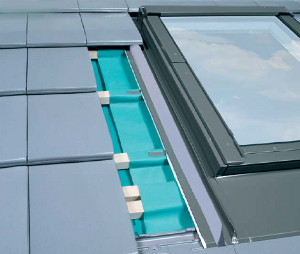

Ущільнюючий комір EZV-F  забезпечує щільне з'єднання вікна з покриттям даху типу – пласка черепиця. Спеціально оброблені елементи дають змогу в швидший та легший спосіб замонтувати дахове вікно в цей, що раз популярніший тип дахового покриття. Видовжений нижній елемент коміра не переходить в фартух, що значно естетичніше виглядає на цьому покриті і забезпечує досконало щільне з'єднання.
Спеціальна конструкція підсилює нижній елемент коміра і запобігає його деформації, напр. в випадку залягання снігу. Стандартно розрахований на монтаж одного вікна в площину даху. Виготовляється також в модульній версії для сполучення вікон в групу: горизонтально, вертикально, блочно.

Діапазон монтажу:
від 15° до 90° для глибини монтажу V,
від 20° до 90° для глибини  J.

Комір для пласкої черепиці доступний також в версії EZS-F для вікон для видалення диму і EZW-F для вікон-вилазів.

Будова коміра

Комір складається з чотирьох основних елементів (нижній елемент, два бічних і верхній елементи). Нижній елемент коміра закінчується еластичним фартухом і має приклеєну, з внутрішньої сторони, пластичну масу для склеювання коміра з даховим покриттям, що забезпечує щільність з'єднання. Він також обладнаний елементами призначеними для відводу конденсату водяної пари з плівки первинного перекриття поза вікно.

Схема та елементи коміра

1 – верхній елемент коміра
2 – нижній елемент коміра
3 – бічні ринви
4 – дренажні рівчики
5 – монтажний гачок
