Комір для вікна-балкону ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Опис

Комір E__/G призначений виключно для вікна-балкону FGH-V Galeria. Комір забезпечує щільне з'єднання дахового вікна з покрівельним матеріалом. Він додатково позначений літерою G.

Доступні коміри:

• ESV/G – пласкі покрівельні матеріали – товщина покриття 10 мм (2x 5 мм): руберойд і бітумна черепиця,
• EZV-A/G – профільні покрівельні матеріали до 45 мм: черепиця, металочерепиця, металопрофіль,
• EHN-A/G – високопрофільні покрівельні матеріали до 90 mm: черепиця, високопрофільне покриття,
• EHN-AT/G Thermo - універсальний комір з додатковим утепленням призначений для більшості покрівельних матеріалів з висотою профіля до 90 мм.


Діапазон монтажу:
 від 35° до 55° для глибини монтажу V, N.

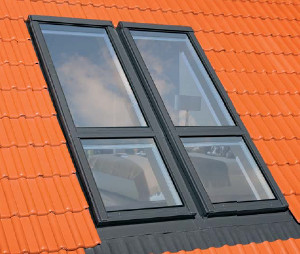

Вікно-балкон FGH-V Galeria можна поєднувати на одному рівні з вікнами з підвищеною віссю обертання FDY-V за допомогою спеціального коміра для сполучень K__/G. Обидва вікна мають на однаковій висоті розміщену нижню раму 98 см.

Будова коміра

Комір складається з нижнього елемента, з бічних елементів і верхнього елемента. Нижній елемент має приклеєну з внутрішньої сторони пластичну масу, яка дозволяє приклеїти комір до дахового покриття, чим забезпечується щільність з'єднання. Стандартно до коміра, за винятком (ESV/G), приєднані елементи, які забезпечують відведення конденсату водяної пари з плівки первинного перекриття поза вікно.

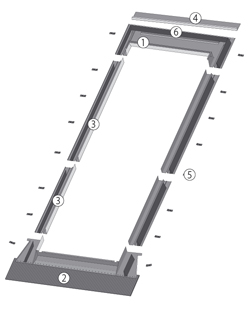

Елементи коміра

1 – верхній елемент коміра
з утеплюючим матеріалом
2 – нижній елемент коміра
з еластичним фартухом
3 – бічні елементи коміра
з ущільнюючими клинами
4 – верхній елемент для відводу води
5 – гачки
6 – профіль для фіксації черепиці
